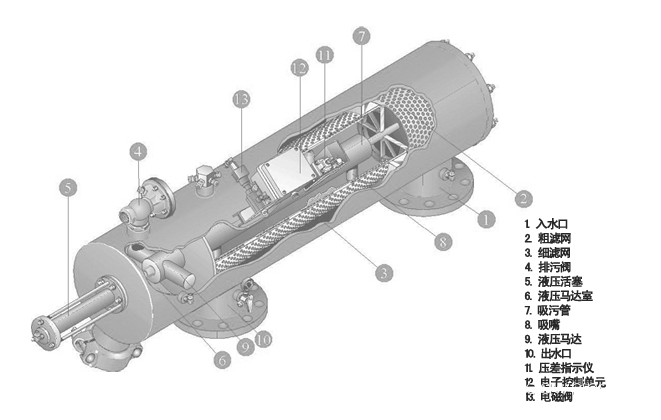

水由入口(1)進入，首先經過粗濾網(2)濾掉較大顆粒的雜質，然后到達細濾網(3)。在過濾過程中，細濾網逐漸累積水中的臟物、雜質，形成過濾雜質層，由于雜質層堆積在細濾網的內側，因此在細濾網的內、外兩側就形成了一個壓差。

當這個壓差達到預設值時，將開始自動清洗過程，此間凈水供應不斷流：排污閥(4)打開，由液壓活塞(5)釋放壓力并將水排出；液壓馬達室(6)及吸污管(7)內的壓力大幅度下降，吸污管與清洗室之間通過吸嘴產生一個吸力,由此通過吸嘴(8)及液壓馬達室外端產生一個吸污過程。當水流經液壓馬達(9)時，帶動吸污管進行軸向運動并旋轉，逐漸將污水排出。軸向運動與旋轉運動的結合可將整個濾網內表面完全清洗干凈。
整個沖洗過程只需10 秒鐘。排污閥⑷在沖洗結束時關閉，增加的水壓會使液壓活塞回到其初始位置，過濾器開始準備下一個沖洗周期。過濾后的凈水由出口(10)流出。 過濾器 濾芯

全自動自清洗過濾器由電機、電控箱、控制管路（包括控制閥和壓差變送器）、主管組件、濾芯組件、316L不銹鋼刷、框架組件、傳動軸、進出口連接法蘭等主要零部件組成。
